能量色散X射线光谱（EDS）是一种化学分析方法，可以与扫描电子显微镜（SEM），透射电子显微镜（TEM）和扫描透射电子显微镜（STEM）两种主要的基于电子束的技术相结合。

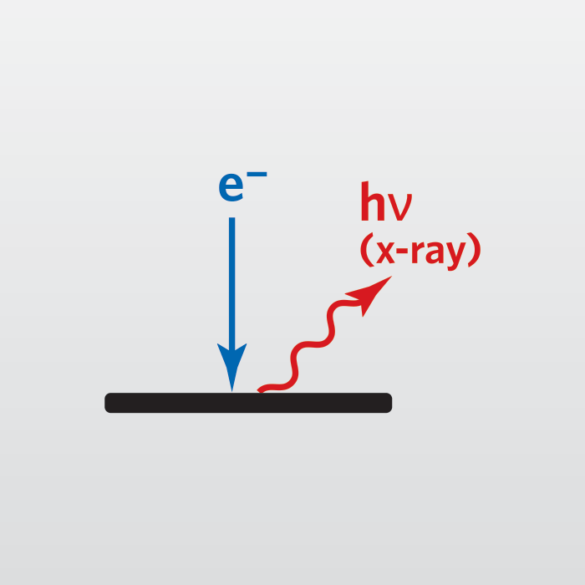

当能量色散X射线光谱EDS与这些成像工具结合使用时，可以从直径小至1纳米（STEM）的区域提供空间分辨的元素分析。在SEM中，分析体积较大，体积范围可能为0.1至3微米。电子束对样品的影响会产生X射线，这是样品上存在的元素的特征。能量色散X射线光谱EDS分析可用于确定单个点的元素组成，线扫描或绘制成像区域中元素的横向分布。

EDS理想用途

• 使用 SEM/TEM 成像的小区域的元素组成
• 缺陷识别/映射

EDS优势强项

能量色散X射线光谱（EDS，也称EDX或EDAX）通常集成在扫描电子显微镜（SEM）上，利用高能电子束轰击样品表面激发的特征X射线进行元素成分分析。作为一种高效、经济的微区成分分析手段，EDS具备以下核心优势：

一、快速“初探”成分分析

EDS能够在数分钟内完成对样品微区元素的定性与半定量分析，快速获取样品的大致元素组成，是材料筛选和未知样品成分预判的首选手段。分析元素范围覆盖Be（铍）-U（铀），可同时检测多种元素，尤其适用于未知样品的快速筛查与初步判断。

二、功能多样、成本经济且广泛可用

EDS功能集成度高，可在获取SEM形貌图像的同时同步进行元素分析，实现“形貌观察+成分分析”的一体化检测。与波谱仪（WDS）等其他成分分析技术相比，EDS设备成本更低、维护简便，是目前SEM/EDS系统中最为通用的元素分析工具，在高校、科研院所及工业质检领域普及率极高。

三、特定样品的高精度定量分析

对于表面平整、经抛光处理且成分均匀的样品，EDS可实现较高精度的定量分析。当满足基体效应校正（ZAF校正或φ(ρz)校正）的适用条件时，EDS定量结果准确度可达1-5%（相对误差），满足绝大多数工业检测与科研需求的精度要求，尤其适用于合金、陶瓷、玻璃等均质材料的成分定值。

EDS缺点限制

• 通常可以进行半定量分析
• 样品量必须与 SEM/TEM 兼容
• 样品必须与真空兼容（不适用于湿有机材料）
• 分析（和涂层）可能会限制后续的表面分析
• 许多元素峰重叠是可能的，需要仔细检查光谱

EDS技术规格

• 检测到的信号：特征性 X 射线
• 检测到的元素：B-U
• 检测限：0.1-1 at%
• 扫描电镜采样深度：0.1-3 μm
• STEM采样深度：~0.1微米（箔片厚度）
• 成像/映射和线扫描：是的
• 横向分辨率：STEM-EDS 为 1-2 nm，SEM EDS 为 ≥0.1 μm

EDS相关资源

• 网络研讨会：EDS 和 EELS
• 应用说明：高级显微镜
• 应用资料：通过 AC-STEM-EDS 定量超薄层
